8吨森林消防农药喷洒车【主要技术参数】

产品商标

江特牌

公告批次

257

产品名称

JDF5162GPSL4型绿化喷洒车

产品号

ZK9EM4D702S

总质量(Kg)

16000

罐体容积(m3)

6.4

额定载质量(Kg)

6100

外形尺寸(mm)

8150×2470×3150

整备质量(Kg)

9705

驾驶室准乘人数(人)

3

接近角/离去角(°)

28/11

前悬/后悬(mm)

1205/2445

轴数

2

轴距(mm)

4500,4700,5000,5150

轴荷(Kg)

6000/10000

最高车速(Km/h)

90

其它

随底盘选装驾驶室;介质:水;密度:1000千克/立方米;罐体有效容积:6.4立方米;罐体外形尺寸(长×长轴×短轴)(mm):4400(其中1200mm空间用于安装水泵)×2300×1300;侧面防护及后下部防护装置材料材质:Q235,侧面防护及后下部防护装置连接方式:焊接;后下部防护装置断面尺寸(宽×高):30×230(mm),后下部防护装置离地高度:500mm.

8吨森林消防农药喷洒车【底盘技术参数】

底盘型号

EQ1160ZZ4GJ1

底盘名称

载货汽车底盘（二类）

商标名称

东风牌

生产企业

东风汽车有限公司

外形尺寸(mm)

7055,8055,8255,8555,8705×2460×2610,2860

轮胎数

6

接近角/离去角(°)

28/27,28/21

轮胎规格

9.00-20,9.00R20,10.00-20,10.00R20,10R22.5

钢板弹簧片数

9/11+8,9/12+9,9/10+8

前轮距(mm)

1940,1900,1810

燃料种类

柴油

后轮距(mm)

1860,1800,1800

排放标准

GB3847-2005,GB17691-2005国Ⅲ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISDe180 40

ISDe200 40

ISDe210 40

YC6J180-42

YC6J200-42

EQH180-40

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

东风汽车有限公司

4500

4500

6700

6500

6500

4752

132

140

155

132

147

132

8吨森林消防农药喷洒车【专用性能参数】

消防炮射程

50-55m

压力

1.0-2.0MPa

引水时间

25S

吸水深度

7m

转速

3200r/min

流量

15-60L/S

8吨森林消防农药喷洒车【消防泵参数】

常压泵

 型号：BS40车用消防泵，流量:40L/s，压力：1.0MPa

中低压泵

 型号：CB20.10/20.40消防泵 ，低压流量：40L/s/1.0MPa ，中压流量：20L/S/2.0MPa

8吨森林消防农药喷洒车【消防炮参数】

泡沫消防炮

 型号：PP24型两用消防炮    流量:48L/s/1.0MPa    水射程≥50米   泡沫射程≥45米

水罐消防炮

 型号：SP30 ，水射程≥55米

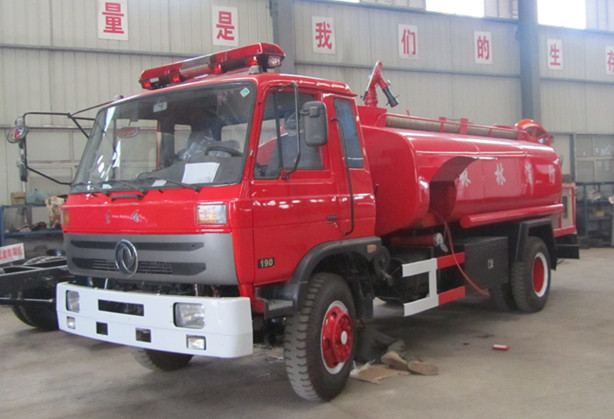

8吨森林消防农药喷洒车【车辆参考图片】

8吨森林消防农药喷洒车【车载式喷雾机主要技术参数】

8吨森林消防农药喷洒车【制作工艺及功能描述】

供水消防制作工艺及功能描述：

洒水罐采用武钢优质碳钢制作，配备全国质量评比第一名的杭州产威龙大功率专用洒水泵，垂直吸程>6米，洒水宽度>14米，射程>28米。前冲（喷）后洒，带侧喷，后置工作台，平台上安装绿化洒水高压炮
炮喷射形状可调：直冲状、大雨、中雨、毛毛雨，可连续调节，3600旋转，射程≥30米）。带自流阀，消防接口。带自吸泵，可将池塘的水直接吸入罐体内。

主要结构特点:
    1.发动机功率大,载质量大,车速高;
    2.载液量多;
    3.采用全功率取力器.实现了车辆在行进中灭火;
    4.整体式消防室,视野开阔,乘员多;
    5.整车外型美观,设计新颖;
    6.可以配置多种消防泵.
