东风8吨多功能抑尘车 【主要技术参数】

产品商标

楚飞牌

公告批次

255

产品名称

CLQ5160TDY4型多功能抑尘车

产品号

ZKYN14BM013

总质量(Kg)

16000

罐体容积(m3)

8.4

额定载质量(Kg)

8000,8065

外形尺寸(mm)

8200,8400×2500×3750

整备质量(Kg)

7805

驾驶室准乘人数(人)

3,2

接近角/离去角(°)

30/28

前悬/后悬(mm)

1250/2450

轴数

2

轴距(mm)

4500,4700 ,3950,

轴荷(Kg)

6000/10000

最高车速(Km/h)

90

其它

本车是通过配套安装在车上的电动水泵,管道、流量控制系统、柴油发电机组、电控箱、遥控装置、升降系统、喷臂和喷嘴等构成一个完整的一种除尘固化剂的装置。具体实施方法是,水泵抽吸药罐药液通过管路输送至喷嘴,向火车运输的煤炭表面喷洒除尘、抑尘剂,通过喷洒后使煤炭表面形成一种硬壳,将煤炭覆盖在硬壳底下,运输途中不至被风吹走和煤尘扬起,达到除尘抑尘效果。运输介质:水,密度:1000千克/立方米,罐体有效容积8.4立方米,罐体外形尺寸:罐体长4400mm,长轴2150mm,短轴1330mm;侧防后防采用Q235材质焊接在大梁上.后防护断面尺寸(mm):50×100.后防离地高为500mm.

东风8吨多功能抑尘车【底盘技术参数】

底盘型号

EQ1168GLJ3

底盘名称

载货汽车底盘（二类）

商标名称

东风牌

生产企业

东风汽车公司

外形尺寸(mm)

8300,8500,8900,7250,9000×2462×2740

轮胎数

6

接近角/离去角(°)

30/26

轮胎规格

10.00-20 16PR,10.00R20 16PR,9.00R20,9.00-20

钢板弹簧片数

9/11+8,8/10+8,8/11+8,9/10+8

前轮距(mm)

1900,1940,1750

燃料种类

柴油

后轮距(mm)

1800,1860,1750

排放标准

GB3847-2005,GB17691-2005国Ⅳ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YC6J180-42

ISDe180 40

ISDe185 40

ISB180 40

ISB210 40

YC6J180-46

YC4EG180-40

YC4E160-42

ISB170 40

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

6500

4500

6700

5900

5900

6494

4730

4260

5900

132

136

136

132

155

132

132

118

125

东风8吨多功能抑尘车【功能描述】

★我公司专业生产各种除尘车，抑尘车，固化剂车，主要是为了服务于铁、道路及其它领域。当火车运送煤炭时，抑尘车可对每节火车上的煤炭进行固化，形成保护膜，减少污染。

★我公司选用东风二类专用底盘EQ1168GLJ3 ，该车整车配置比较高，引进美国技术发动机。

★抑尘车用于铁路煤炭运输煤扬尘污染防治，也广泛用于其它散装物料运输过程防扬尘污染以及渣料场、储煤场、建筑工地、汽车运煤扬尘、固沙、钢铁建材、水泥、企业各种露天料场生态护坡等方面。

★产品特点：

1. 移动喷雾灵活、自动化控制程度高、在驾驶室内可通过视屏全面清晰监控作业面，使操作员能准确操作；

2. 喷洒速度快、流量大、雾粒均匀、钩档时不漏液、防冻解冻、直观显示喷洒流量和液位量；

3.人性化操作设计、手控遥控兼容、亦可在驾驶室内操作，也可在车外遥控操作，使用安全可靠、灵活方便。

抑尘车构造及工作原理

  一，在机构上，除(抑)尘车主要是由摆臂式喷洒装置、储液罐、自行运载车辆及控制系统，罐体和汽车二类底盘构成。

  二，在使用上特别是在冬季的北方地区罐体、喷淋嘴、泵体需要加装保温加热系统，才能正常作业。

  三，除（抑）尘车主要利用了液压系统与电控系统的交互作用，即移动式喷洒设备在配液站将喷洒液注入储液罐，自行到喷洒点；当列车通过时，光电检测系统开始识别牵引机车，牵引机车通过后，发出信号，由控制人员控制传动液压系统旋转布液管与车厢正交，同时启动液体泵开始喷洒。并调整液体泵流量达到设计喷洒标准。光电检测系统在列车钩档间发出信号给PLC，控制步进电机或伺服电机通过传动连接装置旋转遮挡滚筒实现停喷和喷洒作业。列车完全通过时，装置停止喷洒

专利水平：

  新型多功能抑尘喷洒车，将服务于铁道部或其他更多领域。主要是火车运送煤炭，用于对每节火车上的煤炭进行固化，形成保护膜，减少污染。喷洒可360度旋转，同时具备洒水车功能，后平台高炮可同时进行旋转。可电子遥控操作。

  作用原理：运煤列车沿途的扬尘和抛撒造成严重的环境问题。在运煤列车上喷洒抑尘剂，可有效地防止煤炭在列车快速行驶中造成的损失和环境污染。按照煤炭铁路运输的特点和技术要求，结合抑尘剂的物理性质，提出了抑尘剂喷洒设备的设计方案，设计了喷嘴并对喷洒性能进行数值模拟和实验研究。

  根据铁路线路运煤列车抑尘剂喷洒设备的技术要求，设计了抑尘剂喷洒设备，并对设备的机械构件的强度、刚度用ANSYS软件进行了分析。根据抑尘剂的性能，通过数值模拟和实验研究了喷嘴的喷洒性能，优选了用于抑尘剂喷洒的喷嘴。

  在此基础上，选出4种喷嘴进行了喷洒效果的实验对比，优选出一种喷射效果好的喷嘴用于抑尘剂喷洒设备。对喷洒设备的流体管路系统进行了设计和水力计算，选择了合适的水泵；对系统管路特性进行分析，确定出喷洒管路系统随流量变化的管路性能曲线方程，推导出流量与水泵转速的关系式，为水泵的调速控制系统设计提供了基础。

   该车针对铁路煤炭运输煤扬尘污染研制开发的新型环保防扬尘产品及其防治设备。抑尘剂具有无毒、无味、无腐蚀等特点，通过运煤列车自动喷洒系统将其喷洒于煤层表面后，能形成具有一定强度和韧性的固化层，能有效地防止扬尘。运煤列车防扬尘自动喷洒系统可在车辆运行过程中实现喷洒，该产品及其设备的研制解决了车辆运行过程中煤扬尘对周边生态环境的污染问题，同时减少了煤炭的直接损失，为国家和企业带来了巨大的经济效益。

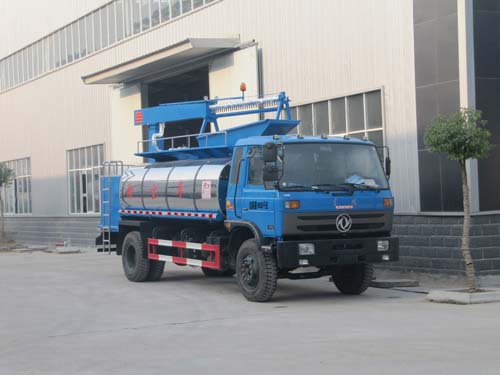

东风8吨多功能抑尘车【参考图片】

东风8吨多功能抑尘车【购车流程】

第一步 电话洽谈：通过电话联系或实地考察洽谈车型、产品价格

第二步 签订合同：签订购销合同；预付合同定金（可以传真签订）

第三步 安排生产：按合同规定车辆型号提取底盘、安排生产。

第四步 交付验收：车辆交付验收，支付车辆余款（分为自提和我公司代送两种）

销售经理：秦经理     销售热线：0722-3330886  13677215488！QQ:860999710
