江淮流动舞台车【主要技术参数】

产品商标

江淮牌

公告批次

264

产品名称

舞台车

产品型号

HFC5161XWTP3K2A57F型舞台车

总质量(Kg)

15600

罐体容积(m3)

额定载质量(Kg)

630

外形尺寸(mm)

9980×2495×3950

整备质量(Kg)

14775

驾驶室准乘人数(人)

3

接近角/离去角(°)

20/12

前悬/后悬(mm)

1470/2810

轴数

2

轴距(mm)

5700

轴荷(Kg)

5600/10000

最高车速(Km/h)

95

其它

1.随底盘选装驾驶室,导流罩,选装后部开门方式;

2.选用5700轴距,整车长度/轴距/前悬/后悬的尺寸对应关系:1)9980/5700/1470/2810,2)9980/5700/1400/2880;

3.车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚;活动舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面;底盘大梁部分设有支撑装置,

4.侧面及后下部防护装置连接方式为螺栓连接,材料材质为Q235,后防护离地高度为520mm,断面尺寸长×宽为:140mm×45mm;

5.安装具有卫星定位功能的行驶记录仪;6.发动机CA6DF4-20E4,YC6J200-42,CA6DF4-18E4,YC6J180-46,YC4E160-42,CA4DF4-17E4,CA4DLD-17E4R,JND412D165-42,WP4.165E40,WP6.180E40的油耗申报值(L/100km)分别为26.5,26.5,26.1,26.1,25.9,26.0,26.0,25.1,25.1,26.2;7.ABS系统控制器型号/生产企业:CM4XL-4S/4K(4S/4M)/广州市科密汽车制动技术开发有限公司.

江淮流动舞台车【底盘技术参数】

底盘型号

HFC1161P3K2A47F

底盘名称

载货汽车底盘

商标名称

江淮牌

生产企业

安徽江淮汽车股份有限公司

外形尺寸(mm)

8330×2495×3610

轮胎数

6

接近角/离去角(°)

20/19

轮胎规格

9.00-20 16PR/9R22.5 16PR

钢板弹簧片数

9/9+7

前轮距(mm)

1900

燃料种类

柴油

后轮距(mm)

1800

排放标准

GB17691-2005国Ⅳ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YC4E160-42

CA4DF4-17E4

CA4DLD-17E4R

WP4.165E40

广西玉柴机器股份有限公司

一汽解放汽车有限公司无锡柴油机厂

一汽解放汽车有限公司无锡柴油机厂

潍坊潍柴道依茨柴油机有限公司

4260

4750

4400

4500

118

127

127

121

江淮流动舞台车【功能描述】

展开面积：

60平米 （可以搭建）

厢体长度：

7600mm

舞台离地高度：

1200mm

舞台板不升起离顶部高度：

3700mm

液压缸长度：

升起1500mm

全部升起离地高度：

4500mm

液压缸数量：

16条液压缸

舞台支腿：

4条液压 20条手动

舞台板材质：

竹胶板防滑

舞台骨架：

国标5mm120×120

展开方式：

侧面展开 （车辆右侧 驾驶员）

展开动力：

全自动液压展开 半自动展开

附加功能:

灯光桁架（不锈钢）

顶部附加：

可以加装灯光桁架 led显示屏

舞台展开时间：

展开10-15分钟

舞台收起时间：

10-15分钟

面对台口长度：

7400mm

舞台深度：

5300MM

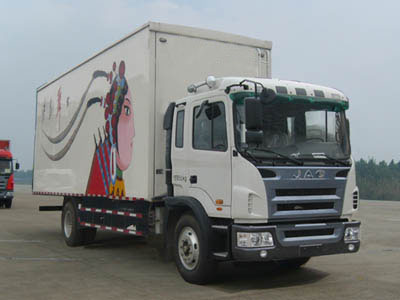

江淮流动舞台车【参考图片】

江淮流动舞台车【购车流程】

第一步 电话洽谈：通过电话联系或实地考察洽谈车型、产品价格

第二步 签订合同：签订购销合同；预付合同定金（可以传真签订）

第三步 安排生产：按合同规定车辆型号提取底盘、安排生产。

第四步 交付验收：车辆交付验收，支付车辆余款（分为自提和我公司代送两种）
